Condensateur volet roulant : fonctionnement, panne et remplacement
Le condensateur de volet roulant est une petite pièce détachée qui joue un rôle important dans le fonctionnement de certaines motorisations électriques. Lorsqu’il commence à perdre en efficacité, le moteur peut manquer de puissance et le volet roulant peut monter difficilement ou fonctionner plus lentement.
Dans certains cas, remplacer le condensateur du moteur de volet roulant permet de résoudre le problème et de retrouver un fonctionnement normal. Cependant, une perte de puissance peut également provenir du moteur lui-même ou d’un problème mécanique présent sur le volet roulant.
Dans ce guide, découvrez le rôle du condensateur, les symptômes d’une panne et les critères permettant de choisir un modèle compatible. Nous vous expliquons également comment tester et remplacer un condensateur de volet roulant en prenant les précautions nécessaires.
Le rôle du condensateur dans un moteur de volet roulant
Le condensateur est un composant électrique présent dans de nombreux moteurs de volets roulants et participe directement au fonctionnement de la motorisation. Il contribue notamment au démarrage du moteur et à la création du couple nécessaire pour entraîner correctement le tablier.
Fonctionnement du condensateur volet roulant
Dans un moteur tubulaire, le condensateur contribue au fonctionnement du moteur électrique en créant le déphasage nécessaire à son démarrage et à sa rotation. Lorsque le condensateur fonctionne correctement, le moteur dispose ainsi du couple nécessaire pour faire monter et descendre le volet roulant.
Avec le temps, sa capacité peut diminuer et entraîner progressivement une perte de puissance du moteur pendant le fonctionnement du volet roulant. Cette usure peut être difficile à identifier au début, car le volet continue généralement à fonctionner malgré des mouvements plus lents ou plus difficiles.
Un condensateur défaillant n’est toutefois pas la seule cause possible d’une perte de puissance sur une motorisation de volet roulant. Le tablier, les coulisses, l’axe d’enroulement ou d’autres composants du moteur peuvent également être responsables du dysfonctionnement constaté.
Condensateur permanent de moteur de volet roulant
Les moteurs de volets roulants concernés utilisent généralement un condensateur permanent, dont la capacité est exprimée en microfarads, avec le symbole µF. Cette valeur est particulièrement importante lors d’un remplacement, puisque le nouveau condensateur doit correspondre aux caractéristiques prévues pour le moteur.
La tension admissible, les dimensions et le système de connexion doivent également être vérifiés avant l’installation du nouveau condensateur. Ces caractéristiques permettent de sélectionner une pièce adaptée au moteur et à l’espace disponible à l’intérieur de la motorisation.
Reconnaître et tester un condensateur de volet roulant défectueux
Un condensateur moteur volet roulant défectueux peut provoquer différents dysfonctionnements, qui apparaissent généralement de manière progressive pendant l’utilisation. Le volet roulant peut commencer par perdre de la puissance avant de rencontrer davantage de difficultés pendant la montée ou la descente.
Symptômes d'un condensateur moteur en panne
Plusieurs signes peuvent indiquer un problème au niveau du condensateur de votre moteur de volet roulant :
- le volet roulant monte difficilement ;
- le volet descend ou monte plus lentement qu’auparavant ;
- le moteur produit un bruit mais peine à entraîner le tablier ;
- le fonctionnement du volet roulant devient irrégulier ;
- le moteur semble progressivement manquer de couple ;
- le volet roulant a besoin d’une aide manuelle pour démarrer.
Ces symptômes ne permettent cependant pas d’affirmer avec certitude que le condensateur est responsable du dysfonctionnement observé sur votre volet roulant. Un problème mécanique peut produire des effets similaires et demander une intervention différente sur l’installation.
Tester un condensateur de volet roulant
Un condensateur de volet roulant peut être contrôlé avec un multimètre disposant d’un mode permettant de mesurer précisément sa capacité électrique. Avant toute manipulation, coupez impérativement l’alimentation électrique du volet roulant et assurez-vous que l’installation ne présente plus de tension.
Le condensateur doit ensuite être déconnecté du moteur avant d’effectuer la mesure avec votre multimètre réglé sur le mode adapté. Placez les pointes de mesure sur les bornes ou les connexions du condensateur, puis comparez la valeur obtenue avec celle inscrite sur le modèle d’origine.
Un écart important entre les deux valeurs peut indiquer que le condensateur a perdu une partie de sa capacité avec le temps. Cette mesure doit néanmoins être interprétée avec prudence, car le diagnostic d’un moteur de volet roulant ne repose pas uniquement sur son condensateur.
Choisir le bon condensateur pour volet roulant
Le choix du condensateur pour volet roulant ne doit pas être effectué uniquement selon sa forme, son prix ou ses dimensions. Plusieurs caractéristiques techniques doivent correspondre au moteur installé afin de garantir la compatibilité de la nouvelle pièce avec votre motorisation.
Capacité du condensateur
La capacité constitue l’un des premiers éléments à vérifier et elle est généralement exprimée en microfarads avec le symbole µF. Pour effectuer un remplacement, référez-vous à la valeur indiquée sur le condensateur d’origine ou aux préconisations communiquées par le fabricant du moteur.
Évitez de choisir arbitrairement une capacité différente de celle prévue pour votre motorisation de volet roulant. Une valeur inadaptée peut modifier le fonctionnement du moteur et entraîner différents dysfonctionnements pendant la montée ou la descente du tablier.
Tension, dimensions et connectique
La tension admissible du condensateur doit également être adaptée aux caractéristiques électriques prévues pour le moteur de votre volet roulant. Vous pouvez notamment rencontrer des condensateurs indiquant des tensions de 250 V ou 450 V selon les modèles disponibles.
Vérifiez également les dimensions du composant, car l’espace disponible à l’intérieur du moteur ou de son logement peut être relativement limité. Le système de raccordement doit également être compatible, avec notamment des fils, des cosses Faston ou d’autres connexions selon les modèles.
Compatibilité avec la marque du moteur
Les caractéristiques du condensateur dépendent avant tout du moteur auquel il est destiné et peuvent varier entre plusieurs modèles. Des motorisations Somfy, Bubendorff, Simu, Nice ou d’autres fabricants peuvent ainsi utiliser des condensateurs présentant des caractéristiques techniques différentes.
Deux moteurs appartenant à une même marque ne disposent d’ailleurs pas nécessairement du même condensateur ou des mêmes caractéristiques électriques. Il est donc préférable d’identifier précisément la référence du moteur avant de commander une nouvelle pièce pour votre volet roulant.
Sur La Boutique du Volet, vous pouvez retrouver des condensateurs et différentes pièces détachées destinées à la réparation des volets roulants. En cas de doute, les caractéristiques de votre ancien condensateur et la référence du moteur peuvent vous aider à identifier le modèle adapté.
Remplacer un condensateur de moteur de volet roulant

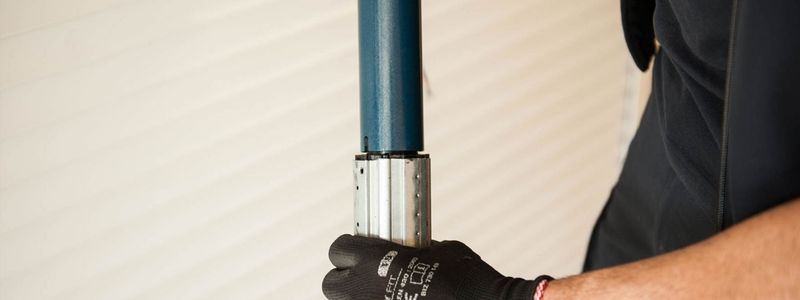

Le remplacement d’un condensateur de moteur de volet roulant nécessite d’accéder au moteur tubulaire installé à l’intérieur de l’axe d’enroulement. Cette opération implique généralement l’ouverture du coffre et le démontage de plusieurs éléments, ce qui nécessite des connaissances en électricité et en réparation.
Matériel nécessaire pour changer le condensateur
Avant de commencer le remplacement du condensateur, préparez l’ensemble du matériel nécessaire pour réaliser correctement l’intervention sur votre volet roulant :
- un tournevis adapté aux différents éléments ;
- une pince adaptée aux connexions électriques ;
- un multimètre permettant de mesurer une capacité ;
- un condensateur de remplacement compatible ;
- les outils nécessaires au démontage du volet roulant.
Coupez impérativement l’alimentation électrique avant d’intervenir et vérifiez l’absence de tension avant de manipuler les différentes connexions du moteur. Un condensateur peut également conserver une charge électrique après la coupure de l’alimentation et doit donc toujours être manipulé avec précaution.
Étapes de remplacement du condensateur
Commencez par ouvrir le coffre du volet roulant afin d’accéder à l’axe d’enroulement et aux différents éléments de la motorisation. Selon la configuration du volet, il peut être nécessaire de désolidariser le tablier avant de retirer le moteur du tube d'enroulement.
Repérez ensuite l’emplacement du condensateur dans le moteur et prenez une photo du montage avant de débrancher les différentes connexions électriques. Cette précaution vous permettra de conserver une référence visuelle du branchement d’origine et facilitera le remontage des différents composants.
Retirez l’ancien condensateur et installez le nouveau modèle en respectant le câblage ainsi que les caractéristiques prévues pour votre motorisation. Replacez ensuite les différents éléments du moteur, puis réinstallez celui-ci dans l’axe d’enroulement avant de remonter complètement votre volet roulant.
Une fois le volet entièrement remonté et sécurisé, remettez l’alimentation électrique et testez successivement la montée et la descente du tablier. Vérifiez que le moteur fonctionne normalement et que le volet se déplace correctement dans ses coulisses sans rencontrer de résistance particulière.
Si le problème persiste malgré le changement du condensateur, la panne peut provenir d’un autre composant électrique ou mécanique de votre installation. Dans ce cas, un diagnostic plus complet du moteur du volet roulant peut être nécessaire.
Condensateur ou moteur de volet roulant à remplacer
Changer le condensateur peut être intéressant lorsque celui-ci est clairement identifié comme la cause de la perte de puissance du moteur. Cependant, cette réparation n’est pas systématiquement la solution la plus adaptée et l’état général de la motorisation doit également être pris en compte.
Quand remplacer uniquement le condensateur ?
Le remplacement du condensateur peut être envisagé lorsque le moteur fonctionne encore correctement mais commence progressivement à manquer de puissance. Il peut également être pertinent lorsque le diagnostic confirme que la capacité du condensateur est devenue insuffisante pour assurer le fonctionnement normal du moteur.
Dans cette situation, un condensateur compatible peut permettre au moteur de retrouver un fonctionnement normal pour un coût inférieur à son remplacement complet. Cette solution doit toutefois être envisagée lorsque les autres composants électriques et mécaniques de la motorisation sont encore en bon état.
Quand remplacer le moteur du volet roulant ?
Un moteur ancien peut présenter plusieurs signes d’usure simultanément, notamment des bruits inhabituels, une surchauffe régulière ou des arrêts fréquents. Lorsque ces symptômes apparaissent en complément d’une perte de puissance, le problème peut dépasser la simple défaillance du condensateur.
Si le condensateur a déjà été remplacé et que les dysfonctionnements réapparaissent, il peut être préférable d’envisager directement le remplacement du moteur. Le même raisonnement s’applique lorsque celui-ci ne fonctionne toujours pas malgré l’installation d’un condensateur parfaitement adapté à ses caractéristiques.
Remplacer uniquement le condensateur d’un moteur très usé peut repousser la panne sans nécessairement traiter sa cause réelle et durablement. Un moteur neuf permet de repartir sur une motorisation complète bénéficiant également des conditions de garantie prévues par son fabricant.
Sur La Boutique du Volet, vous pouvez retrouver différents moteurs de volet roulant adaptés aux installations en rénovation ou en remplacement. Nos équipes peuvent également vous accompagner dans l’identification de la motorisation correspondant aux caractéristiques techniques de votre installation.
Durée de vie et entretien du condensateur volet roulant
La durée de vie d’un condensateur de volet roulant dépend notamment de sa qualité, de la fréquence d’utilisation et des conditions de fonctionnement du moteur. Un volet utilisé plusieurs fois par jour sollicite davantage sa motorisation, tandis que les températures élevées peuvent accélérer le vieillissement de certains composants électriques.
Préserver le moteur et le condensateur
Un entretien régulier du volet roulant permet de limiter les efforts imposés au moteur et de préserver les différents composants de l’installation. Nettoyez notamment les coulisses pour éviter l’accumulation de saletés et surveillez régulièrement l’état général du tablier pendant son fonctionnement.
Une lame endommagée ou déplacée peut créer des frottements supplémentaires pendant la montée et augmenter inutilement les efforts demandés au moteur. Évitez également d’actionner plusieurs fois un volet bloqué, car insister sur la commande peut solliciter fortement la motorisation sans résoudre le problème.
Si vous constatez une perte de puissance, un bruit inhabituel ou un fonctionnement irrégulier, recherchez rapidement l’origine du dysfonctionnement. Une intervention suffisamment précoce peut limiter les contraintes exercées sur le moteur et éviter que d’autres composants du volet roulant soient endommagés.
